HDSDR Ver. 2.50

Version 2.50 (30 October 2012)
- better CPU utilization
- better WFM (mono) workaround with 96kHz output samplerate
- improved image rejection
- ECSS improved
- offset per mode (SDR on IF output)
- CW-LSB for sync with analog radio
- new command line option "Path\ExtIO_xyz.DLL" for ExtIO-DLL selection
- enhanced recording scheduler
- enhanced multi-monitor support
- CW pitch frequency adjustable with mouseclick on pitch-text
  alternatively with mousewheel on the pitch-text
- fixes and improvements for Omni-Rig
- some small fixes and improvements

Visit HDSDR Homepage  www.hdsdr.de to download it.

FUNcube Dongle Pro+ demo

Howard Long publikoval prvé demonštračné video o možnostiach FUNcube Dongle Pro+.

Dovolil som si zdielať. Určite sa je na čo tešiť.

Nový experimentálny mód SIM31/63

Tento september bol uvoľnený do skúšobnej prevádzky nový freeware experimentálny dekódovací/kódovací PSK program pod označením SIM-PSK. Autorom programu je SWL z Tuniska Nizar Ben Rejeb. Súčasťou jeho tímu je aj skupina belgických rádioamatérov.

Program beží v prostredí OS Windows a okrem klasických módov PSK31/63 ponúka aj nový mód označený ako SIM31/63. SIM31/63 používa dvojstavovú fázovú moduláciu (BPSK) rovnako ako módy PSK31/63 avšak hlavný rozdiel je v rozdielnom kódovaní bitového toku. Názov módu je odvodený zo slov STRUCTURED INTEGRATED MODE BPSK31/63. Podľa autora sa uvedeným spôsobom kódovania sa dosiahne lepšia odolnosť voči QRN, QRM a QSB ako v prípade PSK31.

Na prvé „počutie“ a “pohľad” sa SIM31/63 signál javí ako PSK31/63. Z toho sa pre jednoznačné rozpoznanie tohto módu vyšle krátka CW správa „SIM“ na začiatku každej relácie. Túto identifikáciu je počas QSO možné vypnúť. Je to užitočné najmä pri volaní CQ pretože MixW, DM780 a iné programy si s týmto druhom vysielania neporadia.

V samotnom terminálovom programe je preddefinovaných veľké množstvo krátkych textov pre rôzne varianty QSO. Zaujímavou vlastnosťou, ktorá významne urýchli priebeh spojenia je prenos významu štandardných fráz v „komprimovanej podobe“.

Moje prvé úspešné QSO v tomto móde som nadviazal s OM Michele,  F1ABL 25.septembra v pásme 20m na 14073 kHz.

Uvedený program je k dispozícii na stránkach Danyho, ON4NB

http://www.on4nb.be/sim31.htm

Dokumentácia k programu vo formáte PDF bude čoskoro tiež k dispozícii.



Nizar vydáva aktualizácie takmer každý deň. K 26.9 je k dispozícii verzia v4242.

FUNcube Dongle Pro+ AVÍZO

Nová generácia SDR prijímača FUNcube Dongle Pro+ uzrie svetlo sveta od druhej polovice októbra 2012. FUNcube Dongle Pro+ bol prvý krát predstavený verejnosti 15.septembra 2012 na seminári AMSAT-UK International Space.

Celú prezentáciu si môžete pozrieť cez odkaz nižšie. Prezentácia má 40 minút a je v anglickom jazyku.

http://www.batc.tv/vod/AMSAT%20session2.flv

Avizované parametre novej rady FCD Pro+

- pokrýva všetky amatérske pásma od 136 kHz po 23cm,

- krok ladenia PLL oscilátora 0,5 Hz,

- 192 kHz vzorkovacia frekvencia,

- 11 diskrétnych pásmových filtrov,

- SAW filtre s veľmi ostrou charakteristikou pre pásma pre 2m a 70cm,

- nie je treba extra ovládače,

- predpokladaná dostupnosť v druhej polovici októbra 2012,

My third JT65 QSO on the 60m band

SDR-RADIO.com Console v2 – ochutnávka

Simon Brown (HB9DRV) avizoval (31.7.2012)  na svojej stránke ( http://www.sdr-radio.com/News/tabid/490/post/new-console/language/en-US/Default.aspx ) novú generáciu svojej konzoly pre ovládanie SDR prijímačov. Podľa publikovanej ukážky by mala konzola zvládať spracovanie až 6 kanálov v reálnom čase. Viac detailov bude Simon publikovať vo veľmi blízkej budúcnosti.

Kliknutím na obrázok sa spustí v novom okne krátka ukážka možností konzoly.

Studio1–nové GUI pre ovládanie SDR



Ako som už minule avizoval, kolektív talianskych programátorov uviedol na trh s menším oneskorením nové GUI pre ovládanie SDR prijímačov pod názvom Studio1, ktoré beží v OS Windows.

Ide v podstate o jedinečný projekt vo svojej kategórii, v ktorom boli zohľadnené poznatky a odporúčania bývalých používateľov programu WRplus (jeden z klonov programu Winrad od Alberta I2PHD).

Studio1 pre ovládánie rôznych typov SDR zariadení používa externé knižnice (ExtIO*.dll), ktoré poznáme z funkčných klonov programu Winrad (WRplus, HDSDR). V celku širokú kolekciu odkazov na tieto knižnice uvádza na svojej sránke http://hdsdr.de/hardware.html Mario DG0JBJ (autor HDSDR). Tieto knižnice sú väčšinou použiteľné aj pre Studio1.

Jedinečnosť Studia1 spočíva v možnosti “neobmedzeného” spustenia jeho ľubovoľných kópii (inštancií). Každá kópia pritom môže ovládať iné SDR zariadenie s vlastným a nezávislým prístupom (ukladaním) používateľských parametrov a pracovného prostredia. V rámci každej kópie je možné vytvoriť až 16 virtuálnych prijímačov (VRX), teda 15 ak nezapočítame hlavný prehľadový prijímač.

Každý VRX má svoj ovládací panel + dve okná pre spektrálnu analýzu zvlášť pre VF pásmo a zvlášť pre NF pásmo.

Jednotlivé okná Studio1 sa dajú ľubovoľne konfigurovať a rozmiestňovať po pracovnej ploche podľa nárokov používateľa. Musím však upozorniť, že bežne jeden monitor v prípade Studio1 nestačí. Keďže momentálne nevlastním druhý monitor, pomohol som si užitočnou aplikáciou na vytvorenie viacerých virtuálnych pracovných plôch. Takže už tu máme virtuálnu pracovnú plochu (VD), virtuálny prijímač (VRX) a virtuálny audio kábel (VAC) :-).

Frekvenčný rozsah jednotlivých VRX je obmedzený šírkou pásma práve spracovávaného IQ signálu hlavným prehľadovým prijímačom (VRX0), ktorý ako jediný môže ladiť lokálny oscilátor (LO) SDR prijímača. Teda ak šírka spracovaného IQ signálu prehľadovým prijímačm VRX0 je napríklad 500 kHz, tak  VRX1 až VRX15 možno preľaďovať len v tomto pásme. Každý takto vytvorený VRX je možné samostatne konfigurovať a cez VAC prepojiť s iným programom pre ďalšie spracovanie demodulovaného signálu (MixW, JT65, MultiPSK, HRD, atď.) Ako praktický príklad uvediem možnosť viackanálového  monitorovania digitálnych módov v pásme 20m v reálnom čase (PSK, JT65, RTTY, ROS, SSTV, LENTUS, WSPR, OPERA atď.). Jediným obmedzením je výpočtový výkon CPU a operačná pamäť.

Vo svojej aktuálnej verzii Studio1 podporuje AM, SAM, LSB, USB, DSB, FM(NFM, MFM, WFM, SWFM, CW a USER mód. V móde FM pracuje so šírkou pásma 0 až 192 kHz, s možnosťou nastavenia  AFC, RDS a ďalších parametrov. Studio1 predstavuje aj nové algoritmy na potlačenie šumu prijímaných signálov.

Síce Studio1 má pekné a intuitívne GUI a spracovanie signálov je komfortné chýba však viacero funkcií, ktoré sú bežným štandardom u iných produktov.

Na záver by som ešte pripomenul, že Studio1 nie je freeware a dokonca júla je ho možné obstarať za akciovú cenu.

Moju kópiu som si obstaral 28.júna 2012. Zásielka obsahovala CD s potrebnými ovládačmi a licenčnými súbormi + USB kľúč s autorizačným kódom.

Inštalácia bola jednoduchá a bezproblémová. Studio1 používam k plnej spokojnosti s dvomi SDR prijímačmi na štyroch virtuálnych pracovných plochách.

SWL – Aktivita US vojenských vysielačov

Každý rok pri príležitosti Dňa ozbrojených síl USA sa uskutočňuje špeciálne  vysielanie  US vojenských vysielačov  v pásme KV.

Ide o špeciálnu aktivitu  ozbrojených síl USA (letectvo, pozemné sily, námorníctvo, pobrežná stráž), ktorých stanice budú vysielať podľa stanoveného  časového harmonogramu od 12.5 do 13.5. 2012. Pri tejto príležitosti budú môcť US rádioamatéri  aj nadviazať cross-band QSO s týmito stanicami.

Pre  SWL v našich zemepisných šírkach to bude zaujímavé spestrenie činnosti,  pretože budú mať jedinečnú možnosť odchytiť cvičné textové správy Ministerstva obrany USA v módoch RTTY, PACTOR, AMTOR, PSK-31, MFSK a MT63 a taktiež vysielanie z vyradených lietadlových  USS MIDWAY a USS YORKTOWN.

Podrobnejšie informácie o tejto aktivite:

http://www.arrl.org/news/annual-armed-forces-day-crossband-test-scheduled-for-may-12

Prevádzkové údaje zapojených vojenských staníc + časový harmonogram:

http://www.arrl.org/files/media/News/Annual_Armed_Forces_Day_Crossband_Test-2012.pdf

Nové GUI pre SDR Perseus – avízo

WoodBoxRadio na svojej stránke avizuje, že koncom marca bude uvoľnené nové grafické užívateľské rozhranie „Studio1 Software Defined Radio“ z dielne spoločnosti „SDR Applications“ . Na základe doposiaľ publikovaných informácií sa máme na čo tešiť. Studio1 bude spolupracovať s SDR prijímačmi Perseus, Softrock a s novým KV prijímačom ELAD FDM-S1, ktorý sa mimochodom  už ponúka v predpredaji za 399 EUR. K tejto sume ešte treba pripočítať poštovné a balné. Predpokladám, že Studio1 bude za poplatok.

Môj druhý DX v pásme 5 MHz

Po dlhšej pauze som opäť preladil rádio na 5 MHz pásmo. Pásmo bolo relatívne čisté avšak hladina šumu sa pohybovala 23.januára v čase 2200  UTC okolo  S3. Podľa predpovede podmienok šírenia mali byť podmienky šírenia rádiových vĺn pod 10 MHz dobré.

Slnečný tok bol 144 a počet slnečných škvŕn 103, A-index 9, K-index 1.

O 22.03 volal všeobecnú výzvu Jose, CT1DIZ, ktorého som obratom zavolal, lebo v DX-clustry som od neho našiel požiadavku na QSO  ešte z 22.januára.

Po ukončení QSO s CT1DIZ som v šume zaregistroval, že ma volá Gary, K4AVC zo Severnej Karolíny. Po obojstrannej výmene reportov (44/45) teda úspešnom QSO sa potvrdilo, že podmienky šírenia museli byť fakt dobré, pretože dostať RS 44 z druhej strany Atlantiku na 12m dlhý drôt v pásme 5 MHz s výkonom do 90W je o dobrých podmienkach šírenia.

Mimochodom Garyho, K4AVC som prvý-krát počul na pásme v auguste 2010. Jeho direct QSL lístok mi pošta doručila 30.januára 2012

Pár minút po QSO s CT1DIZ som dostal aj  správu o počuteľnosti  z Izraela.

Ukážka kolekcie eQSL lístkov z pásma 5 MHz.

Ice Hockey World Championship 2011 AWARD

Important information:

Applications for the Ice Hockey World Championship 2011 AWARD will be accepted by the Award manager OM3CDN until MARCH 31, 2012.

OPERA2 report analysis on 80m – part 2



I left my system up again all night  on 3575 kHz with wthis results. My ANT was as usualy. Just 39ft long wire. Click on image for larger view.

****

V noci z nedele na pondelok som opäť nechal prijímač na  frekvencii 3575 kHz. Aktivita bola  menšia v porovnaní s predchádzajúcou nocou.

****

16.1.2012 23:44    3575 KC2RXS Op2 -15 dB 6718 km @ 302

16.1.2012 00:08    3575 KT4KB Op2 -21 dB 7844 km @ 299



****

K1CF from FN43FF, 3575 kHz, PWR 5W, ANT inv L

WD4KPD from FM15MM, 3575 kHz, mode OPERA2

OPERA2 report analysis on 80m

I left my system up all night to monitoring some OPERA activities on 80m. I was on 3575 kHz. My ANT was just a 39ft (12m) long wire. I have decoded a lot of stations. The pictures bellow shows how the S/N was changed during the monitoring period from 2300 to 0530 UTC.

****

V noci zo soboty na nedelu od 2300 to 0530 UTC som nechal zapnutý systém aby som nasledujúci deň zistil aká bola aktivita staníc
v pásme 80m. Počúval som na frekvencii 3575 kHz len na drôt, ktorého dĺžka nebola viac ako 12m. Systém dekódoval signály viacerých staníc, z ktorých som však vybral len tie, ktorých signál bol úspešne vyhodnotený vo viacerých prípadoch.

PA3ABK from JO21IT, 3575 kHz, mode OPERA2

G3CWI from IO83WG, 3575 kHz, mode OPERA2

G0NBD from IO83LK, 3575 kHz, mode OPERA2

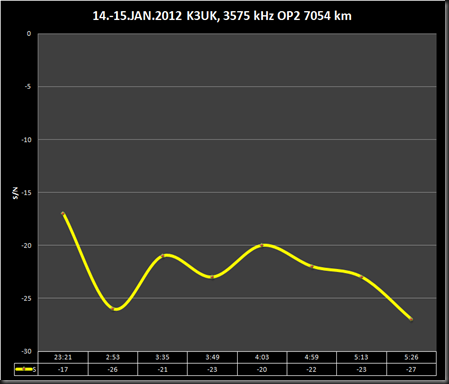

K3UK from FN02HK, 3575 kHz, mode OPERA2

WD4KPD from FM15MM, 3575 kHz, mode OPERA2

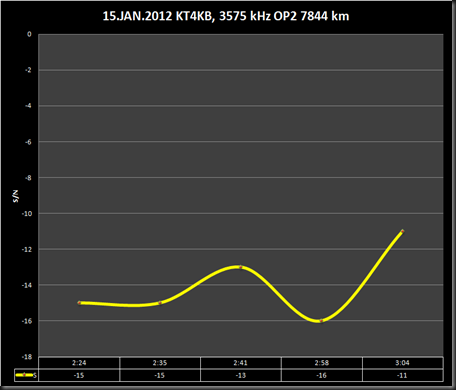

KT4KB from EM93NK, 3575 kHz, mode OPERA2

1mW maják v pásme 136 kHz

Gary, G4WGT informoval, že vo večerných hodinách aktivoval v pásme 136 kHz QRPP maják s efektívne vyžiareným výkonom (ERP) 1mW v móde OP8 ( perióda vysielania trvá 8 minút), ktorého signál dekódoval GW3UCJ takto:

21:49 136 G4WGT de GW3UCJ Op8 223 km -33 dB in Swansea, South Wales

Grafický prehľad využitia pásma 30m

Ian, G3NRW dopnil vo svojom neoficiálnom prehľade využitia pásma 30m
frekvenciu 10135 kHz pre nový mód OPERA.

Plán je dostupný vo formáte PDF cez tento odkaz:

http://homepage.ntlworld.com/wadei/30m_band_utilization.htm

VK/ZL aktivita v móde OPERA2

Počas dnešného dňa (Sobota 14.1.2012) som bol celý deň QRV v pásme 30, Vysielaný výkon som menil v rozmedzí 5 až 10 W do drôtovej antény s celkovou dĺžkou 12m. Anténa bola vyladená automatickým tunerom CG-3000. Môžem povedať, že to bol úspešný deň najmä v smere VK/ZL ako možno vidieť na obrázku. Môj signál počas dňa, najmä v čase pásma šera, úspešne dekódovali 4 VK a 2 ZL stanice. Podrobnejšie údaje doplním neskôr. Napríklad z Tasmánie som vo večerných hodinách dostal prvý report o 1924UTC a posledný o 2030UTC v nasledujúcom formáte.

19:24 10135 OM5NA de VK7DIK Op2  16124 km -19 dB
19:32 10135 OM5NA de VK7DIK Op2 16124 km -18 dB
19:57 10135 OM5NA de VK7DIK Op2 16124 km -23 dB
20:13 10135 OM5NA de VK7DIK Op2 16124 km -21 dB
20:22 10135 OM5NA de VK7DIK Op2 16124 km -19 dB
20:30 10135 OM5NA de VK7DIK Op2 16124 km -20 dB
20:38 10135 OM5NA de VK7DIK Op2 16124 km -18 dB

Na 28 MHz som si dohodol sked s Paulom C91PM v čase, kedy podľa predpovede podmienok šírenia (VOACAP) mala by možná trasa medzi Mozambikom a Slovenskom. Paulo pracoval s výkonom 20W do magnetickej slučkovej antény. Navzájom sme sa však nepočuli. Signál C91PM však doletel do Slovinska.

Tento príspevok ešte neskôr doplním…

Testovanie módu OPERA pokračuje



Testovanie nového dátového módu OPERA pokračuje s nečakaným úspechom. Ako som už naznačil nie je to klasický mód pre nadväzovanie spojenia. Vysiela sa len vlastný volací znak v zakódovanej podobe.

V súčasnosti sa porovnáva robustnosť tohto módu voči WSPR pri rádovo niekoľkých mW.

Zdrojový kód obslužného programu sa priebežne ladí. Občas ešte dochádza k falošnému dekódovaniu volacích znakov a občas vypadáva aj automatické oznamovanie  “spotting” dekódovaných volacích znakov prostredníctvom internetu. Momentálne sa hľadajú vhodné frekvencie na prevádzkovanie
aj v pásme krátkych vĺn, keďže primárne ide o LF mód. Zatiaľ sa uvažuje o frekvencii 10135 kHz. Aktivuje sa aj pásmo 160m (1836 kHz).

TRX je možné spínať cez zvukovú kartu (VOX, PTT) alebo priamo cez CW port. V G sú už k dispozícii prvé zapojenia jednoúčelových jednočipových procesorov PIC (ATMEL) pre kľúčovacie obvody v móde OPERA 2/5/8/31.

Dnes, 9.1. som v podvečer  monitoroval 10135 kHz a občas som aj zakľúčoval TRX. Na moje prekvapenie som pri  výstupnom výkone cca. 3W do 12m dlhého drôtu pri PSW 1,5 dostal správu o počuteľnosti od 4X1DA (2352 km), ktorý môj signál (-18dB) prijal o 16.44 UTC.

O 18.09 UTC som prijal signál (-7dB) od ZS2EZ (9177 km). Ako mi Barry neskôr prezdradil, po naištalovaní programu chcel vyskúšat ovládanie TRX a preto prvý krát zakľúčoval svoj Kenwood TS-870S s výstupným výkonom 50W do Cushcraft A3WS rotary dipólu vo výške 17m. Nepredpokladal, že by jeho signál niekto prijal.

Moje prvé skúsenosti s novou prevádzkou OPERA

V podstate ide kódovanú pomalú telegrafiu,  s využitím princípov komunikácie slabými signálmi (Weak Signal Communication)  vhodným kódovaním jednotlivých znakov. Sluchom ani vizuálne nie možné odchytať vyslané znaky. Oproti veľmi pomalým QRSS CW módom, kde napríklad v rámci QRSS 60 trvá odvysielanie vlastného volacieho znaku stanice  „G4WGT“ 54 minút  je OPERA (OP) rýchlejšia. Zatiaľ je predurčená pre použitie v pásme dlhých vĺn. Prekaždé pásmo (136 a 500 kHz) je prednastavený iný vysielací režim (mód). V pásme  136 kHz  je doba prenosu len 8 (OP8) alebo 31 minút (OP31). V pásme 500 kHz prenos trvá 2(OP2) alebo 15 minút (OP15). Módy sa teda media automaticky v závislosti na pracovnej frekvencii.

Prvé prenosové skúšky uskutočnili G0NDB a G4WGT v pásme 500 kHz. Neskôr sa do testovania zapojil aj Gus SM6BHZ, ktorý uskutočnil úspešné vysielanie v pásme 136 kHz v móde OP65.

Neskôr Gary G4WGT preklenul Atlantik v pásme 137 kHz (VLF). Jeho efektívny vyžiarený výkon nebol väčší ako 250 mW. Jeho signál úspešne dekódoval Joe VO1NA 6x po sebe v časovom intervale 2 hodín počnúc 21:43 UTC.
Ako som už spomenul ide o kódovanú telegrafiu, kde je volací znak zakódovaný (použitím DSP algoritmov) do postupnosti 225 bitov („bodiek a čiarok“ s variabilnou dĺžkou), v torých rytme sa kľúčuje vysielač. Obrázok znázorňuje zakódovanú podobu volacieho znaku.

Takto vytvorený kód je možné napáliť do jednoúčelového PIC kľúčovacieho obvodu a vytvoriť tým nízkonákladový riadiaci obvod QRPP rádiomajákuv móde OPERA 2 / 8 / 15 / 31.

Sonogram takto zakódovaného CW vysielania vyzerá takto:

Vzhľadom k tomu, že na mojom QTH nemám vhodnú anténu pre VLF pásmo zo zvedavosti som pripojil CP6 vertikál, ktorej celková dĺžka je cca 4.6m. Dekódovať sa mi podarilo signál staníc SM6BHZ (137 kHz) a neskôr aj PA0A (500 kHz). ˇuroveň ich signálov sa menila v rozmedzí od -30 dB do -20 dB.

V nedeľu sa viacero staníc (najmä z USA, G, PA) sa zapojilo do testovania v pásme 30m na frekvencii 10135 kHz. Vzhľadom k tomu, že jednotlivé módy sa automaticky menia v závislosti od pracovnej frekvencie,  je nutné odpojiť ovládanie TRX (CAT) a ponechať len možnosť spínania PTT. V opačnom prípade sa prednastavý režim OP1. Samozrejme obslužný program je stále vo vývoji a momentálne sa vychytávajú jeho "muchy".... Obrázok znázorňuje podvečernú aktivitu na frekvencii 10315 kHz. V ľavom okne sú volacie znaky tých staníc, ktorých volacie znaky som úspešne dekódoval. V pravom okne sú tzv. "spoty" všetkých staníc v móde OPERA s inernetovým pripojením. Červenou farbou sú zobrazené správy o počuteľnosti vlastnej stanice.

V tejto etape experimentov sa v žiadnom prípade nejedná o mód podporujúci obojstranné spojenie (QSO). Skôr ide jednotónovú prevádzku pre účel monitorovania podmienok šírenia rádiových vĺn s využitím extrémne malých výkonov.

Viac informácií  o tejto prevádzke možno nájsť TU

My first OP31 mode reception at 136 kHz
